振动值未超报警线，但趋势暗藏危机；频谱特征看似常规，却指向磨损隐患——如何从“正常”数据中读出“异常”信号？
本期案例中，某大型水库取水泵在2026年上半年运行期间，恩普特在线监测系统通过持续跟踪振动、摆度、温度等多参数变化，敏锐捕捉到泵导轴承状态的微小劣化信号。诊断工程师及时介入分析，精准锁定泵导轴承存在磨损隐患，并建议择机检查。
2026年6月，客户依据诊断报告对机组进行拆检，发现泵导轴承与泵轴磨损明显，验证了分析结论——在突发故障发生之前，完成了一次精准的风险干预。
1
设备概况
本次案例的设备为某大型水库取水1#机泵，为大型立式轴流泵，机组结构为“电机+联轴器+立式轴流泵”的典型配置。该水库是当地城市原水供水体系的关键组成部分，承担着区域数百万人口的饮水安全保障任务，机泵运行的可靠性与稳定性至关重要。
该水库已部署恩普特设备状态在线监测诊断系统，对取水泵组实施长期在线状态监测。2026年以来，在线监测系统持续跟踪机组振动、摆度、温度等关键参数，积累了近半年的完整运行数据。
【设备参数】
设备类型：大型立式轴流泵（电机+联轴器+立式轴流泵）
监测方式：恩普特设备状态在线监测诊断系统（长期在线监控）
诊断依据：振动趋势、摆度趋势、轴承温度趋势、振动频谱
图1 机组结构简图及测点分布示意图
系统响应与初步研判
2
趋势跟踪：半年数据，揭示异常信号
2026年上半年，恩普特诊断工程师在定期审核平台数据时，对机组近期运行趋势进行了系统分析，发现以下关键信息：
电机上轴承、电机下轴承振动值均在合理范围内，近期趋势稳定，未触发报警，电机侧状态良好；
泵导轴承整体振动趋势虽未触发报警，但存在一个值得警惕的规律——每次机组开机后持续运行时，泵导轴承振动呈持续增大趋势，且该趋势与泵轴承温度上升趋势高度同步；
泵摆度在近期运行中呈现持续增大趋势，部分测点已逼近系统设定的报警阈值。

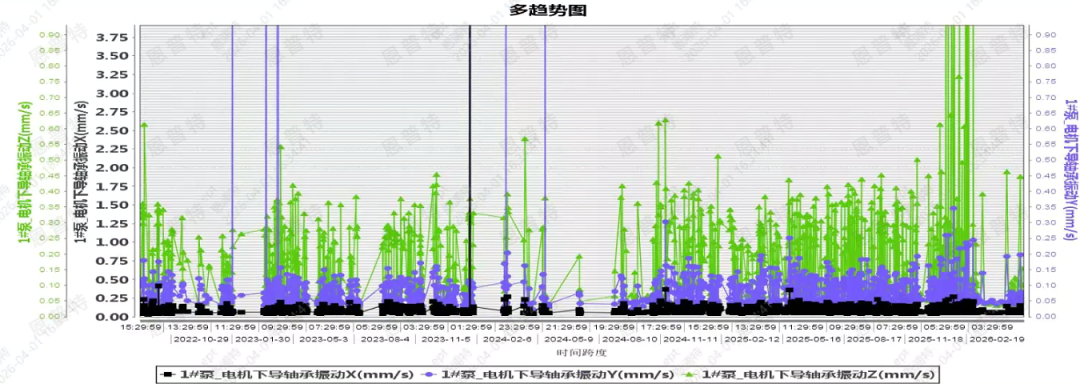

图2 电机下轴承振动趋势图
图3 水导轴承振动趋势图
图4 水导轴承振动趋势图（近两月内）

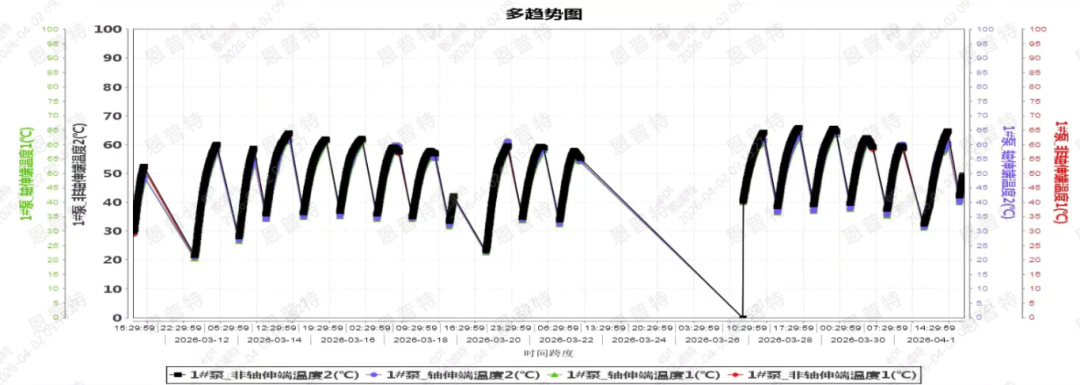

图5 泵轴承温度趋势图
3
诊断分析与处理建议
【诊断分析】
步骤一：振动趋势对比——排除电机侧故障
电机上轴承与下轴承近期振动趋势稳定，各测点振动值均在合理范围内，未出现异常波动。据此可初步判断：故障源不在电机侧，应重点排查泵侧部件。
步骤二：运行规律分析——发现“开机后劣化”特征
泵导轴承虽未触发报警，但其振动在每次开机后持续运行中呈明显增大趋势，且与轴承温度上升趋势同步——这一“开机后劣化”的规律性特征表明：泵导轴承的工作状态正在随运行时间累积而持续恶化，是轴承磨损的典型表现之一。
步骤三：频谱特征分析——锁定松动特征
通过对泵导轴承振动信号的频谱分析发现：
每次机泵开机时及运行一段时间后，泵导轴承振动信号成分主要以工频及倍频谐波（HLIT）为主（3X/4X/5X） ，各成分幅值有轻微增大；
该频谱特征表现出典型的轴承松动特征。

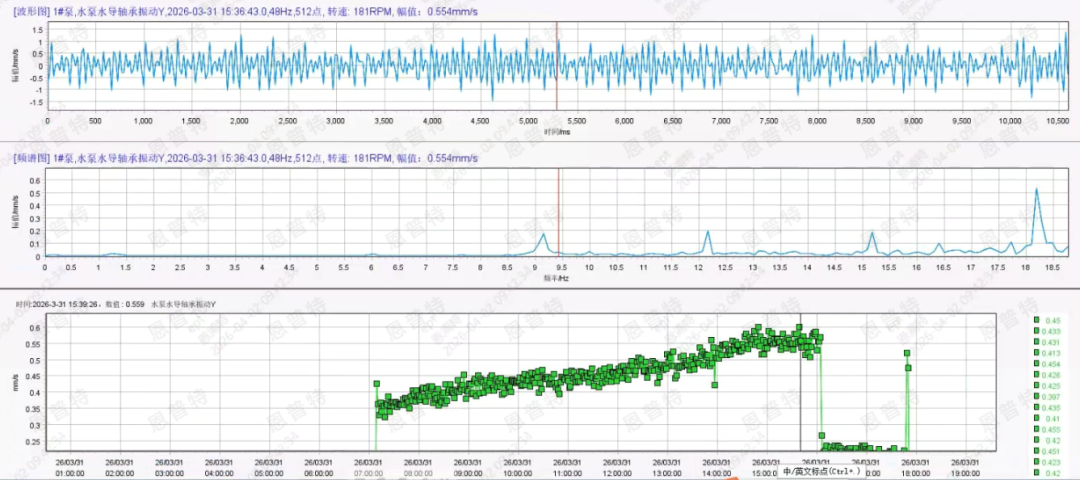

图6 泵导轴承振动波形频谱图（刚运行）

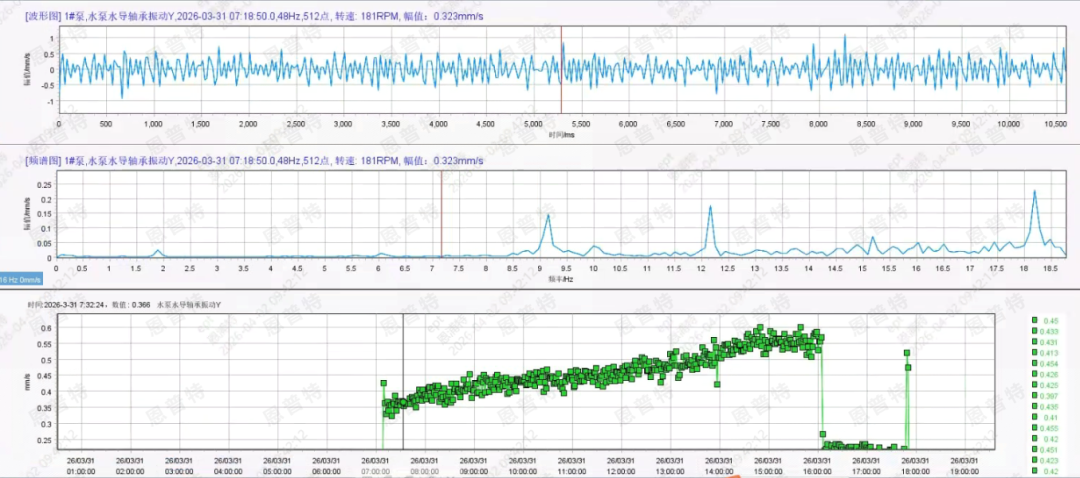

图7 泵导轴承振动波形频谱图（运行一段时间后）
步骤四：摆度数据交叉验证——确认磨损存在
泵摆度在近期运行中持续增大，部分测点已接近系统设定的报警值，且摆度增大后信号成分出现明显的工频倍频谐波（HLIT），同样表现出轴承松动特征。摆度增大与频谱松动特征相互印证，进一步确认了泵导轴承存在磨损。

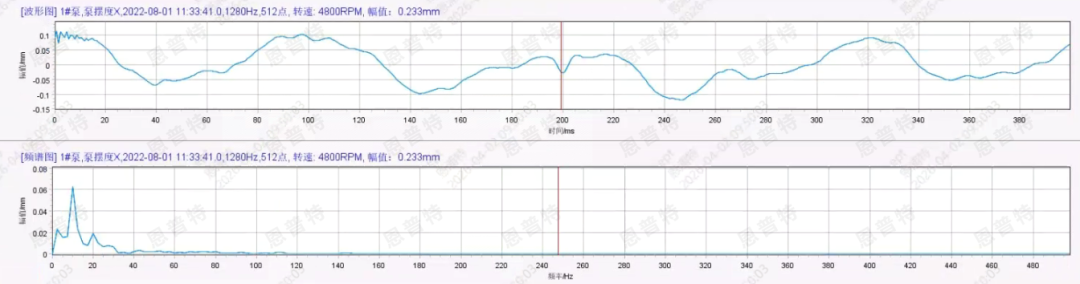

图8 泵摆度Y振动波形频谱图(历史参照)
图9 泵摆度Y振动波形频谱图(当前)
【诊断结论】
综合分析认为：泵导轴承存在磨损，导致泵轴摆度持续增大；同时，泵轴伸端和泵轴非伸端同样存在磨损。电机侧状态良好，问题集中在泵侧轴承与轴系。
【处理方法建议】
恩普特诊断工程师完成分析后，及时将诊断报告反馈至客户设备负责人，建议：
根据生产安排，择机对泵导轴承和泵轴进行拆检；
提前准备泵导轴承及泵轴备件，确保检修时可及时更换；
检修前持续关注泵导轴承振动、摆度及温度变化趋势。
现场结论验证
4
2026年6月上旬，该水库根据诊断报告结论和生产安排，对取水1#泵进行停机检查。拆解后验证：
验证结果：泵导轴承和泵轴存在明显磨损，泵轴表面可见磨损痕迹，泵导轴承磨损严重，与诊断分析结论高度一致；
现场反馈：诊断结论准确，维修方案有的放矢。由于提前预判并制定了检修计划，检修工作有序推进，未对正常供水造成任何影响。
图10 泵轴和泵导轴承磨损图片
5
案例亮点
本案充分体现了恩普特设备状态在线监测诊断系统的核心价值：
持续在线监控，不放过任何微小变化： 2026年以来系统持续跟踪设备状态，在报警触发前即捕捉到轴承劣化的早期信号；
多参数关联诊断，精准定位故障： 将振动趋势（开机后劣化）、频谱特征（工频倍频谐波（HLIT）+松动特征）、摆度数据（超报警值）与温度趋势进行交叉验证，多维度锁定泵导轴承磨损；
“运行规律”识别，提升诊断灵敏度： 发现“每次开机后振动持续增大”这一规律性特征——即使绝对值未超报警线，趋势本身已是明确的风险信号；
提前干预，避免突发故障：诊断报告指导客户在计划检修窗口完成轴承更换，避免了突发性故障导致的非计划停机和供水中断风险。
