飞轮储能控制系统全解析｜新风光两大核心方案，解锁短时大功率储能技术密码
在 “双碳” 目标推动下，能源结构正加速转型，大力发展清洁能源已成为全球共识。但清洁能源的随机性、间歇性问题突出，刚性用电需求也需要柔性调节，储能技术因此成为关键支撑。
当前，大型电力储能仍以抽水蓄能为主，飞轮储能、超级电容器、超导磁储能、压缩空气储能及各类电池储能等新型技术也在快速发展。按应用场景，储能可分为长时大容量与短时高功率两类，分别适配电网侧长时间供电与用户侧高质量供电等不同需求。
从下表各项技术对比来看，飞轮储能具有效率高、功率大、响应快、寿命长、绿色环保等特点，是较为优质的短时大功率储能技术路线之一。
表1：储能方式技术对比表
飞轮储能
现代飞轮储能技术依托高强度复合材料、磁悬浮技术实现升级突破，典型的飞轮储能系统由五大核心部件构成，各部件协同配合实现电能与机械能的高效转换与存储：
图1：飞轮储能半剖结构图
如图1所示，典型的飞轮储能系统主要由五个核心部件组成：
1
飞轮本体
能量存储核心，采用高强度钢或碳纤维复合材料制成，质量多分布于轮缘以提升转动惯量，通过高速旋转将电能转化为动能存储，动能与转速平方成正比；
2
电动/发电机
能量双向转换核心，以永磁同步电机为主，充电时作电动机驱动飞轮加速，放电时作发电机将机械能转化为电能；
3
轴承系统
由下径、上径及轴向磁轴承组成，利用电磁力实现转子无接触悬浮，消除机械摩擦与磨损，降低能量损耗；
4
真空室
将系统密封在真空度低于20Pa的环境中，配合真空泵维持高真空，大幅减少空气阻力与风损，提升能量保持效率；
5
电力电子转换器
包含机侧与网侧变流器，负责电能整流、逆变、调频调压，保障输入输出电能质量符合电网或负载要求，是控制系统的核心执行单元。
工作原理-
飞轮储能的工作过程基于能量守恒定律，通过储能、维持、释能三个阶段的有序切换，实现电能的存储、保持与释放，整个过程由控制系统精准调控，各环节衔接顺畅、响应迅速。
图2：飞轮储能系统原理图
01
在储能阶段（充电），当电网有多余电能或需要储备能量时，机侧变流器将电能转换为适合电机的形式，驱动电机使飞轮加速旋转。飞轮的动能随转速的平方增加而迅速增大，从而将电能转化为机械能储存起来。
02
在储能维持阶段，飞轮达到设定的最高转速后，电机停止驱动。在磁悬浮轴承和真空环境的支持下，飞轮以极低的损耗维持高速旋转，保持能量储存状态。
03
在释能阶段（放电），当电网需要电能或负荷增加时，机侧变流器启动电机带动飞轮发电。飞轮转速逐渐降低，释放出储存的动能，经网侧变流器并入电网或供给负载，完成机械能到电能的转换。
解决方案
作为变流器核心供应商，新风光深耕储能行业多年，针对飞轮储能系统的运行需求，设计了机侧变流器控制功率、网侧变流器控制功率两款控制系统解决方案，两款方案性能基本一致，可根据实际应用场景的并网要求、设备配置需求灵活选择。
两款方案均将飞轮运行阶段划分为低速阶段与充放电运行阶段（额定转速一半以上），低速阶段控制逻辑保持一致：机侧变流器采用速度模式，通过转速环精准控制飞轮升速或降速；网侧变流器采用电压模式，通过电压环维持直流母线电压稳定，为后续充放电做好准备。
方案一
机侧变流器控制功率
如表2，充放电运行阶段，机侧变流器切换为功率控制模式，采用功率外环、电流内环的双闭环控制策略，精准调控充放电功率；网侧变流器保持电压控制模式不变，持续通过电压外环、电流内环双闭环控制稳定直流母线电压，实现实时并网。

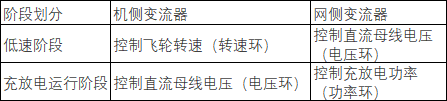

表2：方案一
核心优势：网侧变流器全程无需切换控制模式，仅机侧变流器在转速环与功率环间切换，整体控制逻辑简单、操作便捷。可采用四象限变频器分别作为机侧、网侧变流器，高效控制电能流动方向，适配多数常规应用场景。
图3：新风光标准四象限变频器
方案二
网侧变流器控制功率
如表3，充放电运行阶段，控制逻辑发生反向切换：机侧变流器切换为电压控制模式，通过电压外环、电流内环双闭环控制稳定直流母线电压；网侧变流器切换为功率控制模式，采用功率外环、电流内环双闭环控制精准调控充放电功率，实现实时并网。
表3：方案二
核心特点：机侧、网侧变流器均需进行控制模式切换，且网侧变流器需停机再启动完成切换，控制流程相对复杂。可采用逆变器+PCS的组合配置分别作为机侧、网侧变流器，PCS更契合变流器功率控制特性，并网适配性更强，优先适用于电网并网要求较高的应用场景。
图4：新风光逆变单元
图5：新风光PCS
应用场景
依托效率高、功率大、响应快、寿命长的技术优势，飞轮储能系统已在大功率、高响应、高频次的应用场景中实现规模化落地，成为能源优化配置的重要支撑，典型应用场景包括：
轨道交通节能装备，大幅降低运营能耗
地铁等城市轨道交通中，电费占运营成本约 40%，列车牵引动力占总电力成本的 45%-60%，其中 17% 为可回收的再生制动能量，而传统方式多通过电阻放热消耗，既造成能源浪费，又易对电网产生冲击。飞轮储能装置可高效回收再生制动能量，并在列车启动时释放能量，实现牵引能耗节约 15%，其高功率密度、高效率的特性与轨道交通需求高度契合，节能效果远超其他传统节能装备。
电网调峰调频，助力新型电力系统
飞轮储能的大功率、毫秒级响应、长寿命特性，完美匹配电网调峰调频对快速功率调节的需求。目前海外已有成熟应用案例，我国也在《“十四五” 新型储能发展实施方案》中明确提出，到 2025 年实现兆瓦级飞轮储能技术逐步成熟，并重点建设试点示范项目。当前国内多地已启动电网调峰调频飞轮储能项目，在政策支持与技术升级的双重驱动下，飞轮储能在电网调节领域的应用节奏将持续加快。
UPS 不间断电源，保障高端负载供电稳定性
半导体制造、银行计算机系统、通信基站、医院精密医疗设备等领域，对电能质量与连续供电能力要求极高，一旦电网中断或供电异常，将造成重大损失。飞轮储能UPS不间断电源可实现毫秒级响应，在电网故障时迅速切入，为高端负载提供连续、稳定的高品质电能，相较于传统UPS，其寿命更长、维护成本更低、绿色环保，成为高端 UPS领域的优选方案。
总结
在新型储能技术快速发展的背景下，飞轮储能凭借独特的技术优势，成为短时大功率储能领域的核心力量，而控制系统作为飞轮储能系统的“核心大脑”，其设计合理性直接决定了系统的运行效能。
新风光推出的两款飞轮储能控制系统解决方案，分别适配常规场景与高并网要求场景，为飞轮储能的工程化应用提供了灵活、可靠的技术支撑。随着材料技术、控制技术的不断升级，以及政策的持续加持，飞轮储能将在更多场景实现落地应用，为能源结构转型与新型电力系统建设注入更多动力。
