微小型磁致伸缩位移传感器 | TEC多款小尺寸满足狭窄工况需求

　　在工程机械、液压设备、自动化装备等工业领域，小型油缸、狭窄安装空间及集成化设备日益增多，传统尺寸的位移传感器常面临安装空间不足、改造成本较高等问题。因此，微型、小尺寸位移传感器逐渐成为工业测量领域的重要选择。

　　但对于磁致伸缩位移传感器而言，小型化并不意味着简单缩小产品尺寸。传感器还需要兼顾测量行程、分辨力、防护等级、工作温度、输出方式以及实际安装条件，在有限空间内实现稳定、准确的位移测量。

　　针对不同应用需求，浙达精益推出RB、ES、MI、MT、MHA等多款小尺寸磁致伸缩位移传感器，为狭小空间、液压缸、工程机械等场景提供不同的位移测量方案。

　　01

　　RB扁平型位移传感器

　　适合狭小空间安装

　　RB系列

　　RB系列采用扁平紧凑结构设计，主要面向狭小空间油缸、阀门执行器内置安装，适用于冶金、能源、矿用等液压闭环控制。

　　RB支持50~5500mm测量量程；支持多磁环位置同时测量，输出方式包括模拟量、SSI、CANopen。

　　在精度方面，重复精度最小可在±1μm；防护等级IP67，工作温度-40℃~+85℃。电子仓和测杆均采用304不锈钢，适用于较为复杂的工业环境。

　　对于传统位移传感器安装空间不足的小型油缸，RB扁平位移传感器能够提供更加灵活的安装选择。

　　02

　　ES小型位移传感器：

　　兼顾精度与多种接口

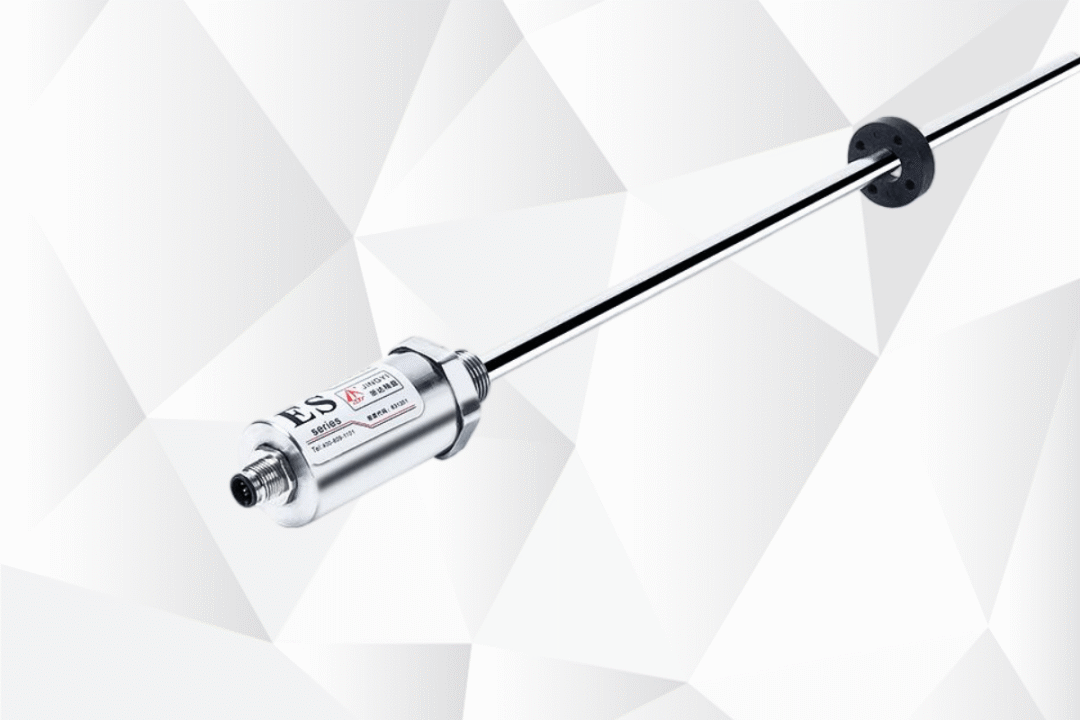

　　ES系列

　　ES系列量程覆盖25~3500mm。重复精度最小±10μm，可满足多种工业设备的位移检测需求。

　　产品采用304不锈钢电子仓，测杆可选304或316不锈钢，防护等级IP67，工作温度-40℃~+85℃。

　　接口方面，ES支持模拟量、Modbus、SSI、CANopen、J1939等多种输出方式，可根据不同控制系统进行选择。

　　除常规位移测量外，ES还可搭配静力水准仪，用于基坑沉降监测等应用。

　　03

　　MI、MT、MHA：面向

　　工程机械的小型化方案

　　工程机械中的液压系统通常空间紧凑，同时还要面对振动、冲击以及复杂环境。针对这一类应用，浙达精益有MI、MT、MHA等常见微小型尺寸产品。

　　MI系列专为工程机械设计，结构紧凑，适合小型油缸使用，量程50~2500mm，分辨力0.1mm，防护等级IP67，工作温度-40℃~+105℃，支持模拟量、CANopen输出。

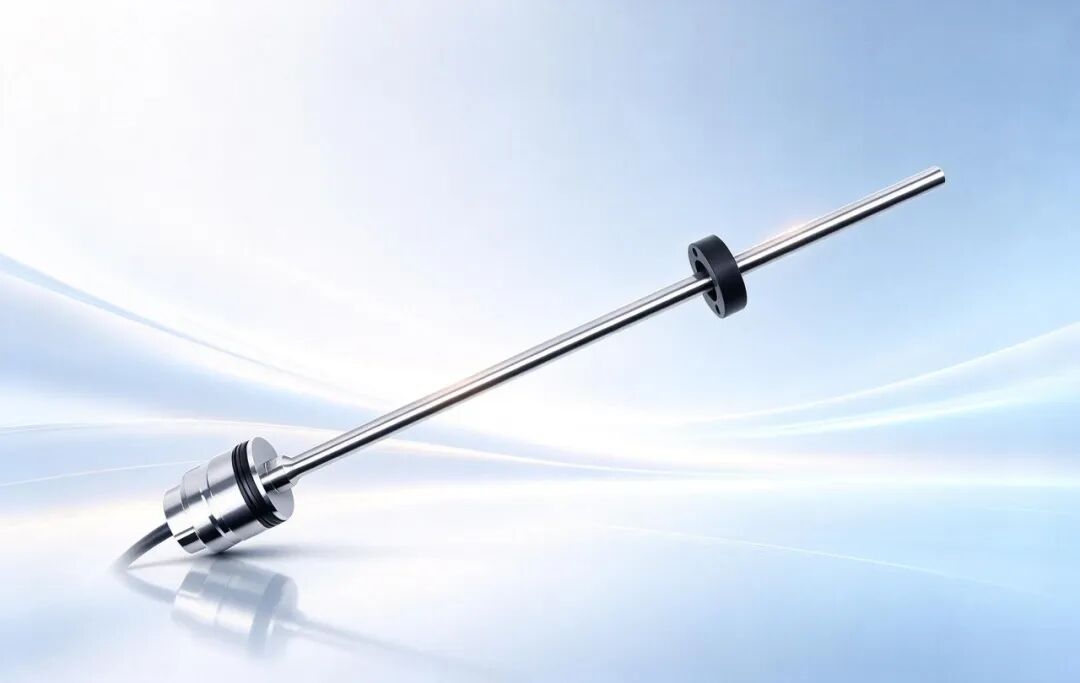

　　MI系列

　　MT系列在MI基础上增加了冗余传感器系统。得益于这种冗余设计，一支传感器集成两套独立测量系统，一套出现故障，另一套仍可稳定运行，一支传感器等同于两支使用，大幅降低突发停机隐患，非常适配工程机械这类振动强、冲击力大的工况。

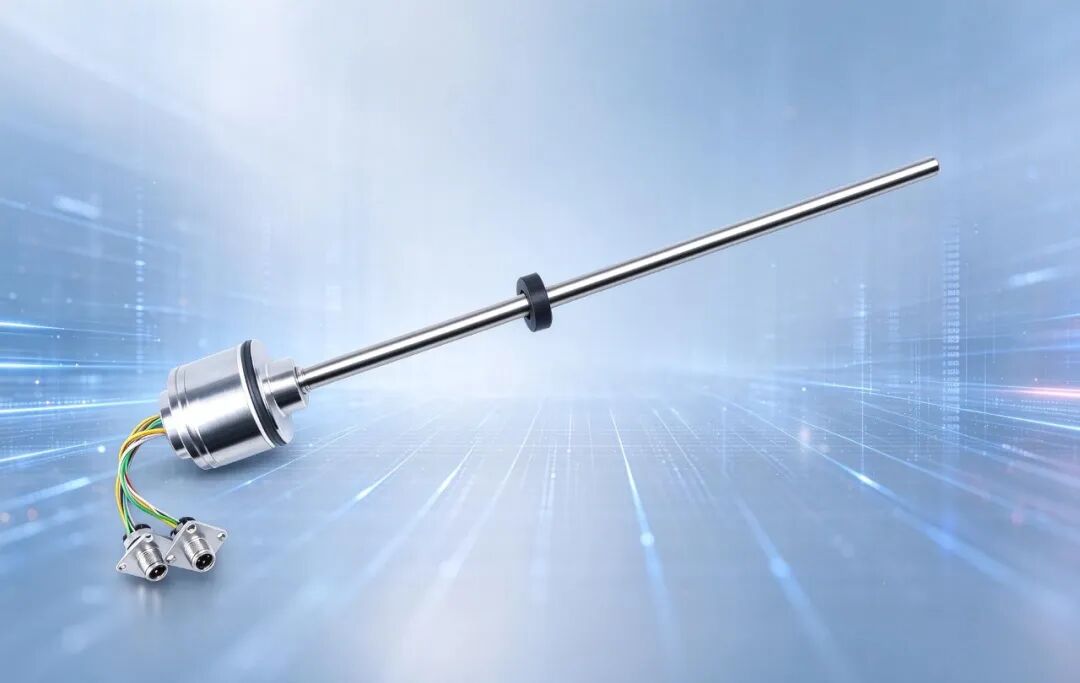

　　MT系列

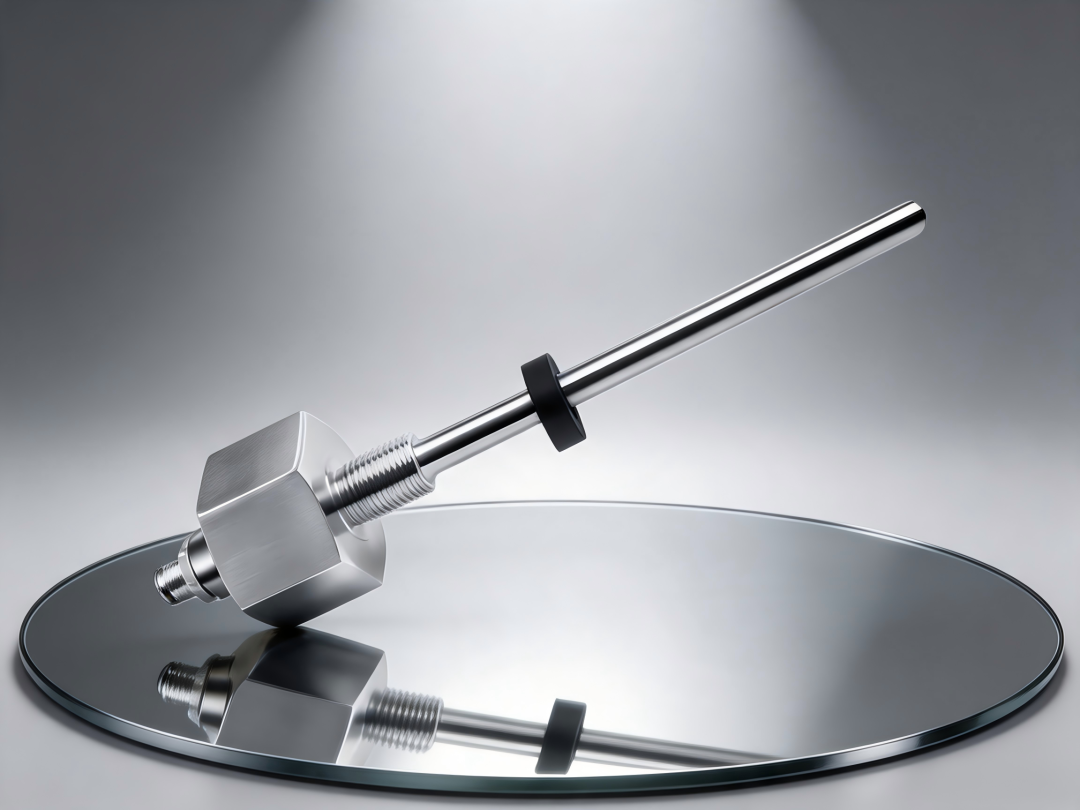

　　MHA同样面向工程机械应用，其采用紧凑的六面体块状结构，量程50~2500mm，分辨力0.1mm，支持模拟量、CANopen、SSI等接口，可根据不同控制系统进行匹配。

　　MHA系列

　　04

　　小型磁致伸缩位移

　　传感器如何选择？

　　从扁平紧凑的RB，到兼顾多种接口和应用场景的ES，再到针对工程机械小型油缸设计的MI、MT、MHA，浙达精益通过多系列产品，为不同设备提供小型化磁致伸缩位移测量选择。

　　对于需要选择微型磁致伸缩位移传感器的用户而言，可根据安装空间、测量行程、精度要求、工作环境、输出接口以及设备类型进行综合判断。

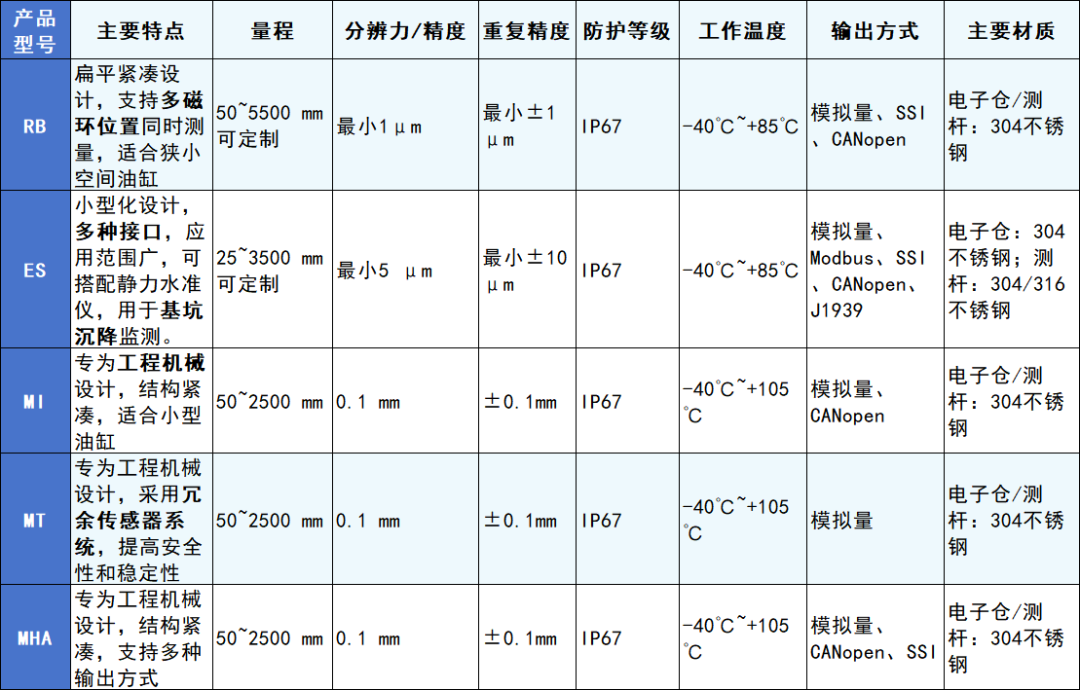

　　为便于选型对比，现将各系列紧凑型磁致伸缩位移传感器的关键参数汇总如下：
