1自容检测原理：从平行板到手指感应
自容（Self-Capacitance）检测的物理本质，是测量传感器（885946）电极对系统地之间的总电容。当没有手指靠近时，电极存在一个固有电容 Cbase，由电极铜皮面积、走线寄生电容以及 PCB 介电常数决定。当手指靠近电极表面时，人体（约 100~200pF 对地电容）与电极之间形成耦合电容 Ctouch，导致电极总电容从 Cbase 增加到 Cbase + Ctouch。
核心公式：手指触摸前后电容变化量 ΔC = Ctouch，典型值为 0.1~5pF，取决于电极面积、覆盖层厚度和介电常数。自容检测的本质就是精确测量这个 ΔC。
自容检测的实现方式主要有三种：电荷转移法（Charge Transfer）、弛豫振荡法（Relaxation Oscillator）和 Σ-Δ 调制法。其中电荷转移法在中低端触控芯片中最为常见，而 Σ-Δ 方法则在高精度场景下表现更优。
2自容 vs 互容：为什么滑条首选自容
滑条传感器之所以首选自容方案，有三个核心原因：
① 灵敏度天然更高
自容测量的是电极对地的直接电容变化，手指与电极间的耦合路径更短。在相同电极面积和覆盖层条件下，自容的 ΔC 通常比互容大 2~5 倍，这意味着更厚的覆盖层穿透能力和更远的感应距离。
② 单端扫描天然适配线性排列
滑条的多个电极沿直线排列，每个电极只需一路独立的自容扫描通道，无需像互容那样构建 Tx-Rx 交叉矩阵。通道利用率高，扫描时序简单，功耗更低。
③ 质心插值精度更优
自容检测的信号分布天然呈现以手指为中心的高斯包络，相邻通道的信号强度比更平滑，有利于质心算法实现亚毫米级的位置插值精度。
工程结论：对于一维线性滑动（音量条、亮度条、温控条）和旋转滑动（旋钮、滚轮）场景，自容方案在灵敏度、功耗和算法精度上均有明显优势。只有在需要二维多点触控或高防水等级的场景下，才考虑互容方案。
3滑条电极布局设计：分段、间距与覆盖层 3.1 电极分段策略
滑条传感器（885946）的核心设计在于如何将一段连续的触摸区域分割为多个离散电极段，通过相邻段的信号比例计算手指位置。常见的分段方式有两种：
3.2 通道数量与滑条长度的关系
3.3 间隙设计的关键约束
相邻电极之间的间隙（gap）是滑条设计最关键的尺寸参数之一：
推荐间隙：0.5mm，最大不超过 0.75mm
间隙过大→手指位于间隙时相邻通道信号差减小→插值精度恶化
间隙过小→走线寄生耦合增大→通道间串扰（Cross-talk）
对于楔形（菱形）电极，间隙应控制在 0.3~0.6mm 范围
3.4 覆盖层设计
经验法则：覆盖层越薄、介电常数越高，ΔC 越大。覆盖层厚度每增加 1mm（塑料），灵敏度约下降 20~30%。建议塑料覆盖层 ≤ 3M（MMM）m，玻璃覆盖层 ≤ 5mm。若必须使用更厚的覆盖层，需要增大电极面积或提高芯片灵敏度。
4PCB 走线规范：布线的决定性影响
在自容滑条设计中，PCB 走线质量直接决定了信噪比和一致性。以下是从数百个量产项目中总结出的核心规则：
4.1 走线寄生电容控制
走线寄生电容 Ctrace 是自容方案的"隐形杀手"。过长的走线会增大 Cbase，导致 ΔC/Cbase 比值下降，信噪比恶化。每 10cm 的 0.2mm 走线约引入 0.5~1.0pF 寄生电容。
SNR ∝ ΔCtouch / (Cbase + Ctrace) — 走线越长，SNR 越低
4.2 铺铜策略：网格铜 vs 实心铜
在传感器（885946）下方的内层铺设接地铜可以屏蔽底层噪声，但如果使用实心铺铜，会显著增大电极对地电容 Cbase。推荐使用网格铜（Hatch Pattern），网格间距 0.5~1.0mm，铜宽 0.15~0.25mm，既提供屏蔽效果，又不至于过大增加寄生电容。
4.3 走线串扰防护
多通道走线平行走线时，通道间耦合电容会导致信号串扰，表现为"幽灵触摸"——手指在 S0 上滑动时 S2 也出现微弱信号。解决方法：
相邻走线间距 ≥ 2 倍线宽
走线之间插入地线隔离（Guard Trace）
不同通道走线分配到不同层
5信号扫描与处理：电荷转移法详解

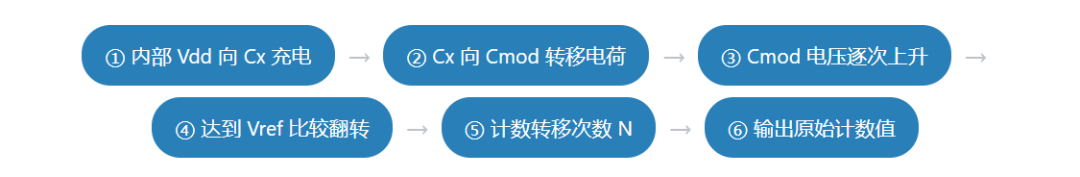

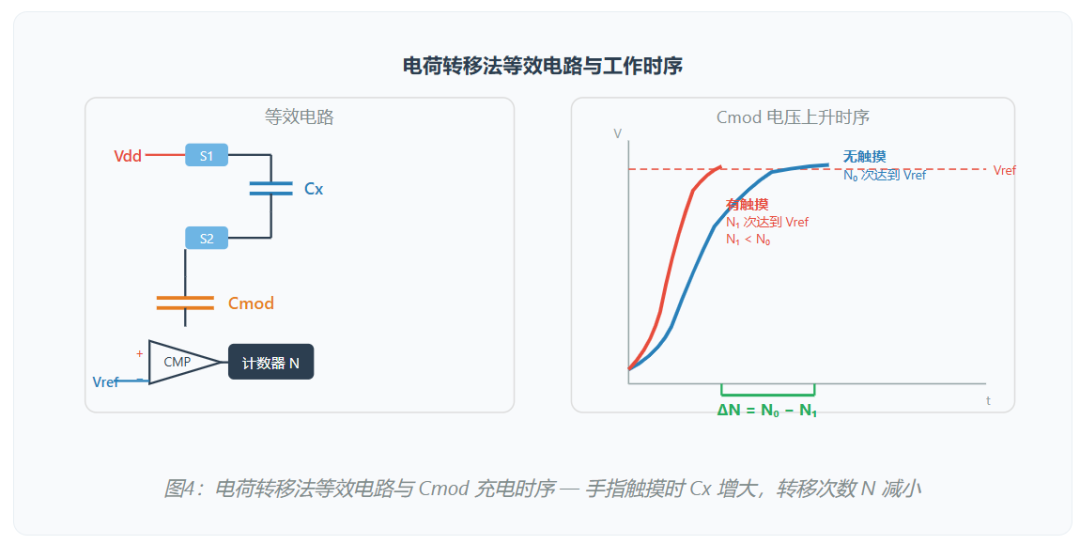

电荷转移法（Charge Transfer）是自容检测最主流的硬件实现方式，其工作原理如下：
核心关系：ΔN = N N 正比于 ΔCtouch。芯片输出的原始计数值经过基线追踪、噪声滤波后，得到各通道的信号差分值 δi，供后续质心算法使用。
5.1 多通道扫描时序
自容芯片通常采用分时复用方式逐通道扫描。每个通道的扫描时间由充电频率和目标精度决定，典型单通道扫描时间为 0.5~2ms。5 通道滑条完整一轮扫描约 2.5~10ms，对应 100~400Hz 的刷新率，对于音量/亮度调节等 UI 交互完全足够。
5.2 基线追踪（Baseline Tracking）
环境温度、湿度和电源波动都会导致 Cbase 缓慢漂移。基线追踪算法通过 IIR 低通滤波持续更新无触摸时的参考值：
Bn = α · Bn-1 + (1 α) · Rawn，典型 α = 0.95~0.99
α 越大，基线追踪越慢，抗误触能力越强，但对环境变化的响应也越慢。需要根据应用场景权衡。
6质心定位算法：从原始数据到亚毫米精度
质心算法（Centroid Algorithm）是自容滑条位置计算的核心，其思想是利用相邻通道的信号加权平均来确定手指的连续位置，突破电极分段数的离散限制。
6.1 基本质心公式
假设滑条有 N 个通道，各通道差分信号为 δ0, δ1, ..., δN-1，则手指位置 P 为：
P = Σ(i · δi) / Σδi (i = 0, 1, ..., N 1)
6.2 加权质心优化
基本质心算法在实际应用中有两个问题：(1) 远端弱信号通道引入噪声；(2) 边缘通道的位置偏差。工程上常用的优化策略：
阈值裁剪：
只参与 δi > 阈值（如最大值的 10%）的通道计算，剔除噪声尾
归一化加权：
对信号强度高的通道赋予更高权重，降低弱通道噪声贡献
边缘补偿：
首尾通道增加虚拟延伸段，修正边缘非线性
动态阈值：
根据最大通道信号强度自适应调整参与计算的通道范围
6.3 分辨率提升
实测数据：4 通道楔形电极滑条，50mm 长度，覆盖层 2mm ABS，使用加权质心算法，可实现 128~256 级分辨率，等效定位精度约 0.2~0.4mm，完全满足音量/亮度/温控等 UI 交互需求。
7抗干扰设计：水滴（WDH）、噪声与 ESD 7.1 水滴（WDH）干扰 — 自容方案的阿喀琉斯之踵
水是导电体，水滴（WDH）附着在覆盖层表面时，会与传感器（885946）电极形成耦合电容，导致误触发。这是自容方案相比互容的最大劣势。应对策略：
7.2 电磁干扰（EMI）
跳频扫描：
芯片自动切换充电频率，避开固定频率干扰源（如 LCD 背光、开关电源）
数字滤波：
IIR / FIR 低通滤波，去除高频噪声
走线远离干扰源：
传感器走线与 LCD、DC-DC 至少保持 5mm 间距
7.3 ESD 防护
传感器入口串联 1kΩ 限流电阻，配合芯片内部 ESD 二极管
覆盖层接地框形成法拉第笼，泄放静电到地
TVS 管可用于极端 ESD 场景（IEC 61000-4-2 Level 4）
注意：限流电阻会改变 RC 时间常数，需在软件校准中补偿

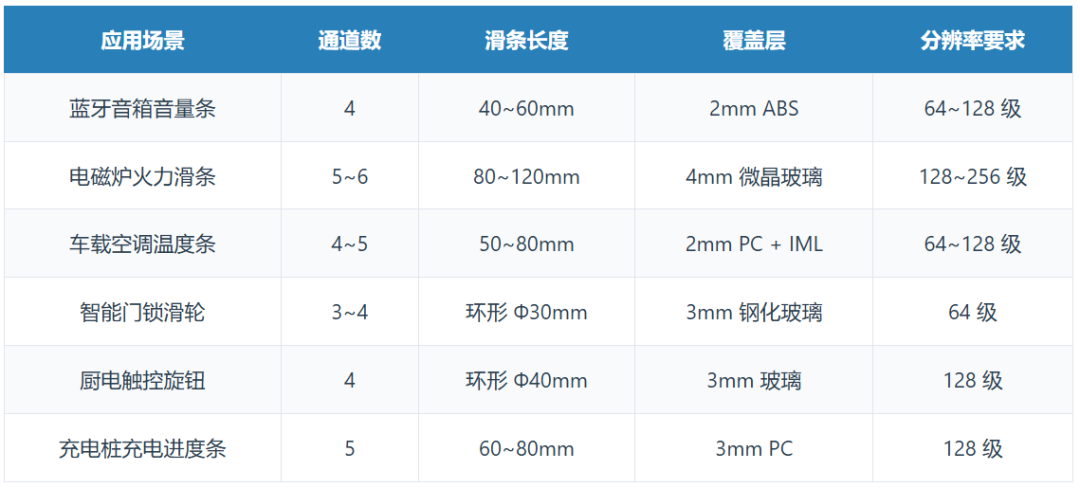

8典型应用与选型建议 8.1 典型应用场景

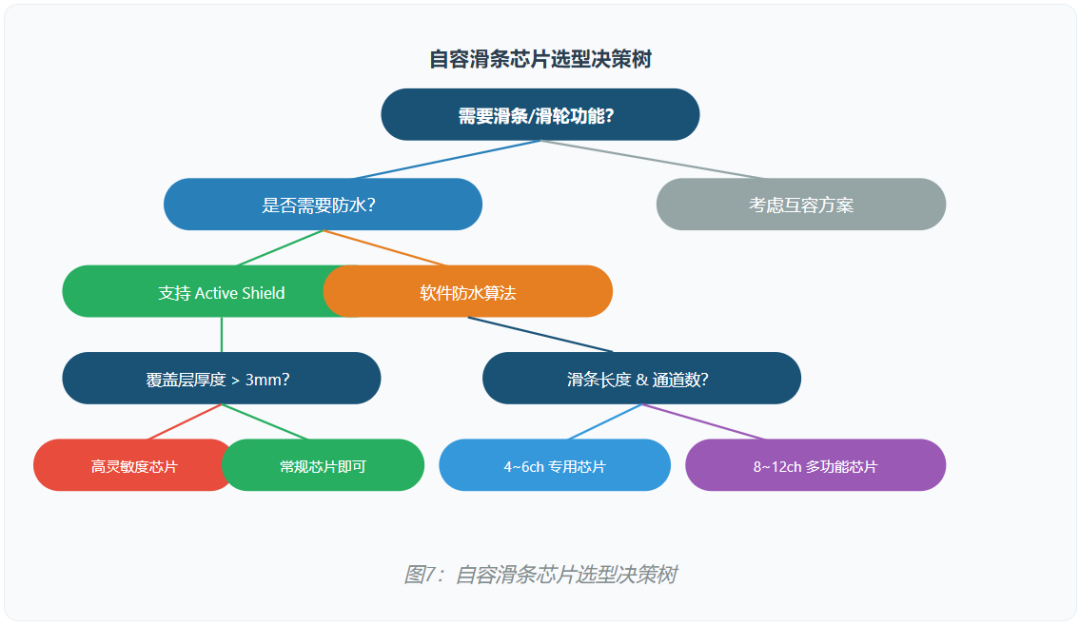

8.2 选型决策树
8.3 工程 Checklist
9芯海科技电容检测相关产品介绍
电容检测是实现触摸交互、接近感应等应用的基础技术。自容检测由于灵敏度高、单端扫描高效等优势，成为滑条传感器（885946）的主流选择。芯海科技（688595）基于全信号链技术架构，推出了专用的电容检测芯片产品系列，通过内置高精度电容检测模块与灵活算法，帮助工程师攻克走线寄生、间隙设计、铺铜策略等工程痛点，实现高信噪比的电容触摸设计。
该系列产品集成高精度测量SoC、MCU及自主核心算法，支持MEMS、桥式电阻、电容式等多种传感器（885946）检测，可广泛应用于智能终端、穿戴设备、笔记本电脑、工业控制、智慧家电及汽车电子（885545）等领域。

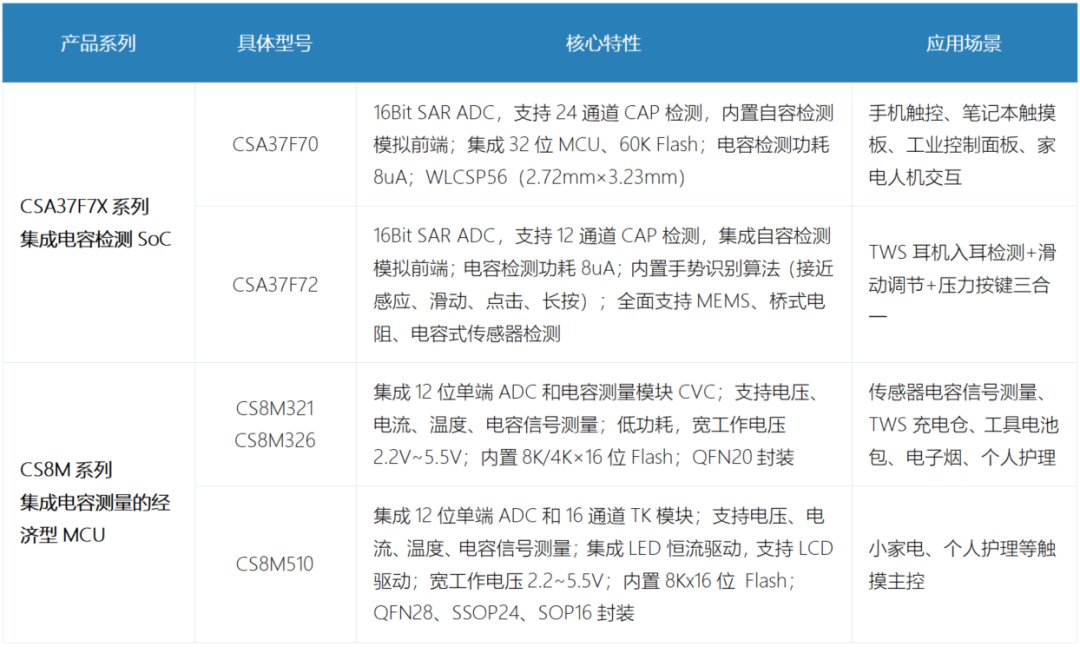

9.1 电容检测产品列表
9.2 典型应用场景
写在最后
自容式电容滑动传感器（885946），看起来很简单——几片铜皮、一段走线、一颗触控芯片。但真正的工程难度，往往藏在那些容易忽略的细节里：0.1mm 的间隙偏差，可能让插值精度崩塌；10cm 的多余走线，足以让信噪比归零；一块缺少 Hatch 的铺铜，能让量产良率从 99% 跌至 85%。
